H1智能一体式会议终端
人脸检测、人体检测、自动框选、发言人跟踪等AI算法
|
在线咨询
电话：0755-23766824 |
产品概述
H1 是一款集音视频AI技术于一体的高清会议终端， 集成4K摄像机、 4阵列麦克风等音频组件； 内置
人脸检测、人体检测、自动框选、发言人跟踪等AI算法。
适用于政府四、五级网、金融、教育等企事业单位及个人用户对H.323/SIP会议模式和云视频会议模式
的需求，以及USB音视频外设配件的需求。
应用场景
本产品可提供BYOM和BYOD两种模式应用：
BYOM（Bring Your Own Meeting）模式，即设备内置会议通信软件，只需连接显示屏即可；
BYOD（Bring Your Own Device）模式， 即用户需要自带电脑，通过电脑上的会议软件进行开会，设
备通过UVC/UAC技术作为电脑的音视频外设使用。
一、政府四、五级网BYOM模式应用：
一体化设备，高度集成摄像机、麦克风，解决用户会议室设备多而线路复杂的问题；设备小巧、轻
便，可安装于电视机上沿；同时设计标准支架固定孔位，亦可固定于各类支架上。系统界面风格简约、简
洁，方便使用人员学习、操作、维护。系统内置H.323/SIP客户端应用，与标准的H.323/SIP终端、MCU可
进行互联互通。 满足单位接入上级部分召开的行政会议、视频会商等视视频会议。
二、 企业、金融行业BYOM模式应用：
采用传统H.323/SIP会议模式参与上级单位组织的行政会议；采用云会议模式召开本单位内部业务会
议，参会人员可以通过PC、手机等客户端接入，参会人员不受限于集中在固定会议室参加， 可提升企业业
务会议的灵活性以及业务知识传递的及时性。
三、 听讲教室BYOM模式应用：
采用H.323/SIP会议模式完成常规远程教学、授课的接入；特殊情况下可切换成云视频会议模式接入，
比如外聘专家授课、高职院校专业课程远程实训指导等。 设备集成4mems，最大拾音距离可达6米；满足听
讲教室声音输入需求。
四、 BYOD模式应用：
支持UVC/UAC外设模式，向个人电脑或其它USB输入设备提供高质量的音视频能力，提升视频会议
的音视频体验。适用于中小会议室、企业中高层管理人员的办公室等场所应用。
特性和功能
. 开放式系统，系统内置H.323/SIP协议的视频会议软件，可对接标准H.323/SIP协议的视频会议终端 和MCU；支持各类安卓云视频客户端运行，云视频会议品牌比如： 腾讯会议、钉钉等。
. 集成4K镜头， 125 。广角； 支持双路1080P30编码，支持4K30解码。
. 视频支持两路输入，支持单屏输出单画面、多画面。
. 集成4mems，结合BF 、DOA 、3A 、DER等算法技术， 拾音距离最远可达6米， 支持唇音同步。
. 支持智能导播功能， 主要模式有：框选与会人、聚集发言人、全景显示等应用。
. 支持4倍数字变焦，支持电子云台。
. 便捷的操控，配置蓝牙遥控器， 支持空鼠操作，满足云视频会议软件界面操作的需求。
. 支持UVC/UAC技术，提供高质量的音视频会议效果。
. 支持隐私保护功能， 镜头盖手动机械开关，隐私保护更放心。
. 支持323/SIP系统启动项定制。
|
技术参数 |
|
|
多媒体框架协议 |
ITU-T H.323 IETF SIP |
|
视频编解码协议 |
VP8、VP9、H.264、H.265 |
|
音频编码协议 |
G.711、G.722、G.722.1,G.722.1C, AAC-LC, AAC-LD,G.729, Silk,Opus |
|
双流协议 |
ITU-T H.239, BFCP |
|
其他通信协议 |
H.225、H.235、H.245、H.281、FECC、 RFC2833、DTMF、 SRTP、 SNTP、TLS |
|
网络传输协议 |
IPv6/IPv4、TCP/IP、RTP、RTCP、HTTP /HTTPS、TELNET、SSH、 DNS、DHCP、TR069 |
|
音视频特性 |
|
|
内置摄像头 |
4K Camera，1/2.5，125°广角，4x 数码变焦。 |
|
图像分辨率 |
HDMI 输入：最大支持 4KP60 编码分辨率：最大支持 1080P30 HDMI 输出 1：最大支持 4KP60 |
|
其它图像特性 |
活动双流： H.264 1080P30 编码，支持 H.264/H.265 4KP30 解码； 支持 PIP、POP、单显/异显等多画面模式。 |
|
音频特性 |
支持 BF、DOA、音频 3A (AEC、AGC、ANS)、DER 等算法 支持唇音同 步。 支持扩展 USB SpeakerPhone |
|
会议体验特性 |
|
|
语言 |
中文、英文 |
|
特色功能（AI) |
•支持 H.323/SIP 视频会议与云视频会议模式可切换； •支持人脸检测、人体检测、智能导播（框选与会人、聚集发言人、 全景显示等）、视频人脸 AE 等 AI 算法。 •支持配置为外设模式， 作为 usb 摄像机提供给 PC 使用， 通过 UVC/UAC 将高质量音视频传输给 PC 或其它设备。 •遥控器支持空鼠操作，解决云视频会议中 UI 的操作问题。 |
|
带宽 |
256Kbps-8Mbps |
|
安全稳定性 |
|
|
网络适应性 |
IPv4/IPv6； 号码呼叫； 超强纠错(SEC) 、丢包重传(ARQ)、视频前向纠错（FEC）、智能调速 (IRC)、音频后向纠错(PLC) |
|
网络安全 |
支持 H.235、SRTP、TLS、HTTPS 等多种加密模式、保障会议系统安全 可靠。 |
|
便捷的维护 |
配合管理平台使用： •平台支持公有云和私有化部署， 可批量管理设备； •可单独/批量操作终端进行配置下发、升级等管理操作； •平台支持用户分级管理、权限管理。 |
|
环境要求 |
•环境温度：-10 °C ~ 45 °C •相对湿度：5% ~ 90% (非冷凝) •海拔：小于海拔 5000 米 |
|

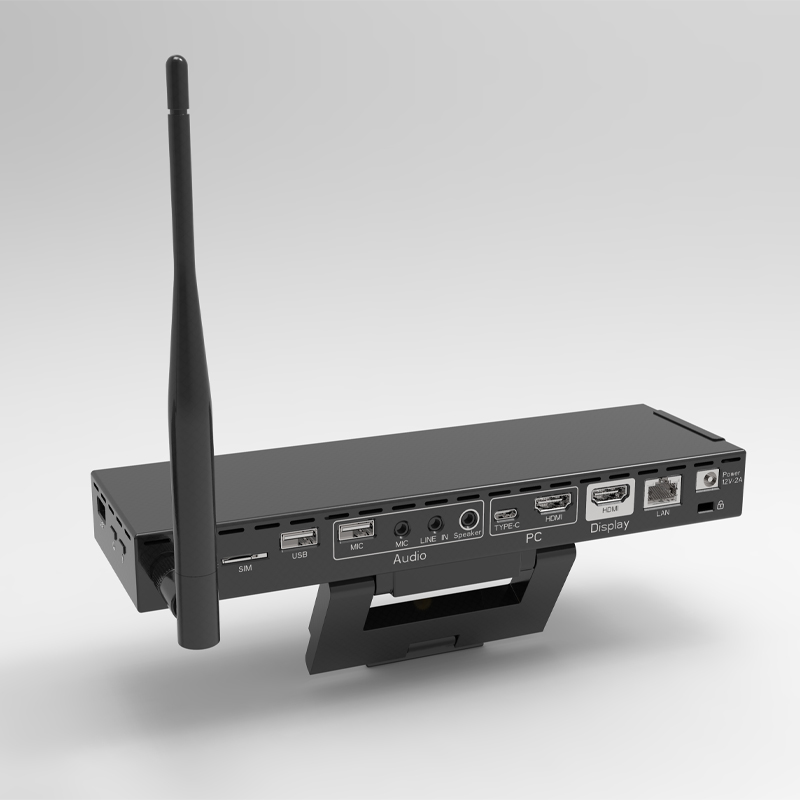

硬件接口规格 |
|
|
视频输入接口 |
1×HDMI 1×内置 4K 镜头 |
|
视频输出接口 |
1×HDMI OUT1，支持 CEC，最大分辨率 4KP60 |
|
音频输入接口 |
1×HDMI 1×V3.5mm MIC IN 1×V3.5mm Line IN 4mems 阵列拾音 |
|
音频输出接口 |
1×HDMI 1×V3.5mm Line OUT |
|
网络接口 |
1×10/100/1000M 网口 Wifi 2.4G/5G 双频 4G 数据模块（可选） |
|
其它接口 |
1×USB2.0 OTG Typec 2×USB3.0 Host USBA 1×USB MIC 接口，支持外接 USB mic |
|
尺寸 |
|
|
终端尺寸 |
138.4mm×75.0mm×35.6（长×宽×高） |
|
包装尺寸 |
198.0mm×98.0mm×45.0mm（长×宽×高） |
|
净重 |
0.3kg |
|
毛重 |
0.8kg |
|
电器特性 |
|
|
工作电压 |
DC 12V 2A |
|
工作频率 |
50Hz ～ 60Hz |
|
最大功耗 |
20W |
名词解释
|
术语 |
全称 |
解析 |
|
人脸 AE |
Face Auto Exposure |
自动调整人脸的曝光， 让人脸始终保持在合适的亮度 |
|
NPU |
Neural-Network Processing Unit |
AI 运算单元，为人脸检测、人体骨骼检测等 AI 应用提供算力 |
|
BF |
BeamForming |
波束成形，调整麦克风波束仅指向特定发言区域，提升音频质 量 |
|
DOA |
Direction of Arrival |
声源定位，测算发言人的声源位置 |
|
AEC |
Auto Echo Cancellation |
回声消除，消除远端信号在本地播放后， 麦克风采集到的回声 信号 |
|
AGC |
Automatic Gain Control |
自动增益，自动控制不同距离、不同音源的声音增益在一个均 衡范围内 |
|
ANS |
Automatic Noise Suppression |
自动降噪，探测出固定频率的杂音并消除环境噪音 |
|
DER |
Dereverberation |
去混响， 消除声波反射造成的混响 |
|
UAC/UVC |
Usb Audio Class/Usb Video Class |
通用的 USB 摄像头音视频传输标准，终端做 usb 外设，提供 摄像头和麦克风数据给 PC，PC 传输声音播放数据给终端扬声 器播放。 |
